Механическая обработка — это фундамент современного машиностроения, приборостроения и строительства. Это процесс изменения формы, размеров и качества поверхности заготовки путем снятия лишнего слоя материала (стружки) с помощью режущего инструмента. В отличие от литья или штамповки, где форма придается за счет пластичности разогретого или сдавленного металла, мехобработка работает в холодном состоянии, обеспечивая высочайшую точность до микронов и идеальную чистоту поверхности.
За последние десятилетия отрасль совершила качественный скачок: от ручного управления суппортом на универсальном токарном станке 16К20 до полностью автоматизированных роботизированных комплексов, работающих без участия человека неделями. Ниже представлен подробный разбор основных способов обработки, применяемого оборудования и критериев выбора оптимального метода для решения производственных задач. Подобрать исполнителя можно в разделе механическая обработка.
Основные виды механической обработки
Вся классификация строится вокруг двух факторов: характера движения (как движется инструмент относительно детали) и геометрии самого инструмента.

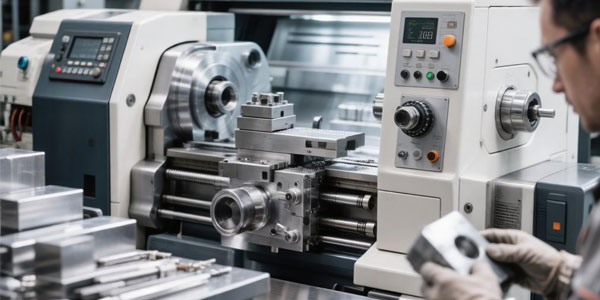

1. Токарная обработка
Суть метода заключается во вращении заготовки вокруг своей оси и одновременном поступательном движении резца. Это основной способ получения тел вращения.
Что производят: валы двигателей, втулки, шкивы, муфты, переходники, фланцы, распределительные и коленчатые валы.
Оборудование: токарно-винторезные станки (классика советского и российского производства — ДИП-300, 16К20), современные токарные центры с ЧПУ. Современные центры оснащаются приводным инструментом, что позволяет выполнять фрезерование пазов прямо на токарной операции, не снимая деталь.
Особенности: позволяет достигать идеальной соосности поверхностей. На современных станках возможна обработка сложных криволинейных поверхностей благодаря осевой ориентации инструмента (оси Y) и противошпинделю, который перехватывает деталь для обработки обратной стороны за один установ.
2. Фрезерная обработка
Здесь, наоборот, вращается многолезвийный инструмент (фреза), а заготовка совершает поступательное движение на рабочем столе. Метод предназначен для создания плоскостей, пазов, уступов и сложных объемных форм.
Что производят: корпуса редукторов, плиты основания, пресс-формы, матрицы, лопатки турбин, элементы оснастки.
Оборудование: консольно-фрезерные станки (универсальные), бесконсольные продольно-фрезерные гиганты для обработки плит размером 2 × 4 метра, вертикальные и горизонтальные обрабатывающие центры с ЧПУ. Горизонтальные центры предпочтительны для серийного производства тяжелых корпусных деталей, так как стружка под действием гравитации падает вниз, не мешая процессу.
Особенности: универсальность. Пятиосевая фрезерная обработка позволяет создавать сложнейшие моноколеса и фасонные поверхности авиационного назначения за один цикл зажима, исключая погрешности переустанова.
3. Шлифование (абразивная обработка)
Финишный этап, направленный на достижение наивысшей точности геометрических параметров (IT5–IT6) и минимальной шероховатости (Ra от 0,16 мкм).
Инструмент: абразивные круги из электрокорунда, карбида кремния или сверхтвердого кубического нитрида бора (эльбора/CBN).
Виды:
- Плоское: обработка направляющих станин, поверочных плит - плоскошлифовальные работы.
- Круглое наружное и внутреннее: финишная доводка шеек валов и отверстий подшипников — круглошлифовальные работы.
- Бесцентровое: высокопроизводительная обработка прутков и роликов массового спроса.
- Профильное и координатное: изготовление шаблонов, копиров и высокоточных матриц вырубных штампов.
Особенности: процесс сопровождается сильным тепловыделением. Требует обязательного применения смазочно-охлаждающих жидкостей (СОЖ) для предотвращения прижогов (термического отпуска закаленного поверхностного слоя), которые могут снизить усталостную прочность детали вдвое.
4. Сверление, зенкерование и развертывание
Создание и чистовая доработка цилиндрических отверстий. Часто эти три операции выполняются последовательно для достижения нужного класса точности. Сначала сверлом снимается основная масса металла — сверление отверстий на станках с ЧПУ, затем зенкер исправляет увод оси и форму, а развертка калибрует диаметр — развертывание отверстий.
Оборудование: радиально-сверлильные (для крупных деталей), вертикально-сверлильные станки, многошпиндельные сверлильные головки (для печатных плат или фланцев), расточные станки.
Особенности: главная проблема глубокого сверления (где длина отверстия более чем в 5 раз превышает диаметр) — отвод стружки и охлаждение зоны резания. Для этого используют специальные пушечные сверла с нутренним каналом для подачи СОЖ под высоким давлением.
5. Строгание и долбление
Методы, кажущиеся архаичными, но незаменимые в тяжелом машиностроении. Резец совершает возвратно-поступательные движения.
Применение: обработка длинных и узких направляющих тяжелого пресса (длиной 3–5 метров), шпоночных пазов большой длины, клиньев, «ласточкина хвоста» — строгальная обработка и долбёжная обработка. Станки такого размера невозможно экономически целесообразно заменить фрезерными центрами.
Особенности: низкая производительность из-за холостых ходов (когда резец возвращается в исходную точку, не срезая металл), но непревзойденная жесткость системы СПИД (Станок-Приспособление-Инструмент-Деталь) обеспечивает отличную прямолинейность.

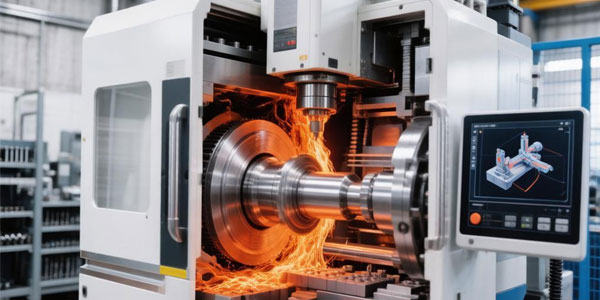

Современное оборудование: эра цифровизации
Ушли времена, когда квалификация рабочего определялась исключительно твердостью его руки и остротой глазомера. Сегодня основа производства — это станок с ЧПУ (CNC).
Российская инженерная школа традиционно сильна в производстве тяжелых станков (колонны заводов «РСЗ», «Саста», Стерлитамакский станкостроительный завод), однако рынок также плотно занят азиатскими производителями. Китайские бренды (например, DMTG, Solex) предлагают отличное соотношение цены и производительности для серийной продукции, тогда как японские (Mazak, Okuma) и немецкие (DMG Mori) комплексы остаются эталоном микронной точности для аэрокосмической отрасли.
Современный обрабатывающий центр включает:
- Высокоскоростной шпиндель: частота вращения достигает 20 000–40 000 об/мин. Это позволяет обрабатывать легкие сплавы (алюминий, магний) на скоростях резания, близких к скорости звука, сокращая время цикла в разы.
- Автоматическую смену инструмента (АТС): магазин на 30, 60 или 120 позиций позволяет выполнить комплексную деталь от черновой до финишной за один установ.
- Линейные двигатели привода подач: исключают люфты и трение классических шарико-винтовых пар, обеспечивая ускорения свыше 1G.
- Системы активного контроля: датчики Renishaw измеряют износ инструмента непосредственно в процессе работы. Если фреза затупилась, система автоматически вводит коррекцию износа или дает команду на автоматическую замену изношенного инструмента из магазина.
- Цифровые двойники: программирование ведется офлайн в CAM-системах (Siemens NX, Mastercam). Симуляция процесса исключает столкновения дорогостоящего шпинделя с оснасткой еще до запуска программы на реальном заводе.
Сравнение методов: критерии выбора
Выбор технологии зависит не от личных предпочтений инженера, а от экономики и физики конкретного изделия.
| Критерий | Токарная обработка | Фрезерная обработка | Шлифование |
|---|---|---|---|
| Типовая геометрия | Тела вращения (валы, диски) | Корпуса, плоскости, сложные 3D-кривые | Плоскости, цилиндры высокой точности |
| Точность (квалитет) | IT7–IT8 | IT7–IT9 | IT5–IT6 |
| Шероховатость Ra, мкм | 1,25–3,2 | 1,6–6,3 | 0,16–0,63 |
| Скорость съема металла | Высокая | Очень высокая | Низкая |
| Стоимость часа работы | Средняя | Высокая | Очень высокая |
| Основное ограничение | Невозможность делать несоосные пазы | Сложность идеальной внутренней окружности | Глубина резания ограничена сотыми мм |
Экономическое сравнение: черновая и чистовая обработка
Черновая обработка (съем больших припусков фрезами большого диаметра или мощным точением) всегда дешевле минуты времени чистовой обработки. Ошибка многих начинающих конструкторов — закладывать на одной операции и снятие 10 мм припуска, и получение зеркального блеска. Правильный технологический маршрут разделяет их: сначала мощные станки снимают «мясо», оставляя 0,5–1 мм на термообработку и 0,2–0,3 мм на финальное шлифование или получистовое фрезерование.
Типичные ошибки проектирования (DFM — Design for Manufacturing)
Даже самый современный пятиосевой центр не спасет деталь, спроектированную без учета технологий мехобработки:
- Скрытые полости без доступа инструмента. Если внутренний угол детали составляет 90 градусов, стандартная концевая фреза (имеющая цилиндрическую форму) физически не сможет подойти вплотную к углу, оставив радиус скругления. Для острых углов требуются спецпроходы (перпендикулярный подвод) или электроэрозионная обработка.
- Массивные перепады высот. Попытка обработать высокую тонкую стенку длинной фрезой приведет к вибрациям (дребезгу) и порче детали. Конструктору следует предусматривать ребра жесткости или технологические наплывы, срезаемые на финише.
- Игнорирование базирования. Все размеры должны строиться от технологических баз (черных или чистых поверхностей, которыми деталь зажимается в тисках или патроне). Несоблюдение правила единства баз накопит погрешности по цепочке размеров.
Российские реалии и перспективы развития
В текущих условиях российская промышленность проходит этап ускоренного импортозамещения систем ЧПУ (стойки «Балт-Система» серии NC успешно конкурируют с Fanuc и Siemens в сегменте среднего оборудования) и разработки отечественного инструмента. Особое внимание уделяется производству монолитных твердосплавных фрез с износостойкими покрытиями (PVD-напыление нитрида титана-алюминия), которые ранее закупались преимущественно в Европе и Израиле.
Будущее механической обработки лежит в синергии нескольких направлений:
- Аддитивно-субтрактивный гибрид: печать металлической детали методом селективного лазерного плавления (SLM) с ее последующим размещением в тот же станок для финишного точения и фрезерования посадочных мест без перестанова.
- ИИ в управлении режимами резания: нейросети анализируют звук резания и нагрузку на шпиндель, предсказывая поломку твердосплавной пластины за секунды до того, как она произойдет, и динамически корректируя подачу.
- Экологичность: переход на масляные туманообразные СОЖ и сухую обработку чугуна для снижения затрат на утилизацию токсичных отходов.
Заключение
Механическая обработка металла остается основой промышленного суверенитета. Ни аддитивные технологии, ни порошковая металлургия пока не способны полностью вытеснить резание, когда речь идет о ресурсах прочности, надежности крупногабаритных конструкций и массовом выпуске стандартных изделий. Выбор между классической фрезой и современным лазером сегодня определяется не модой, а точным расчетом стоимости жизненного цикла детали. Грамотное сочетание традиционных методов (строгание, шлифование) с передовыми пятиосевыми центрами и цифровым проектированием позволяет российскому машиностроению выпускать конкурентоспособную продукцию мирового уровня, опираясь на мощную инженерную школу и обновляющийся парк отечественного оборудования.
